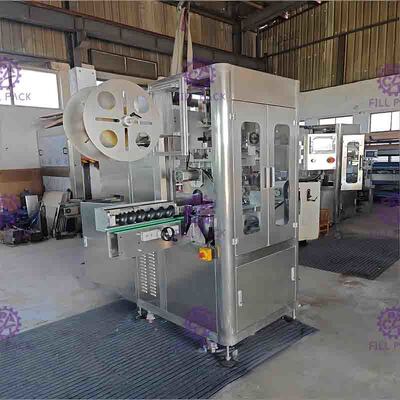

Sola máquina de etiquetado principal de la manga del encogimiento 150BPM por completo automática para la botella del PVC

Descripción de producto

Solos máquina de etiquetado de la manga del encogimiento/equipo principales automáticos llenos para la botella del PVC con el túnel del encogimiento del vapor

General:
El marco entero de la máquina se hace fuera de SUS304 de acero inoxidable. El marco es simple, hermoso, impermeable y no moho. Es fácil para limpiar. El sistema que corta especial: adopción del whist y de la tecnología convoluta. El corte de la etiqueta es plano, ningunas rebabas. El sistema de la ubicación de la etiqueta asegura la veracidad que envuelve. Adoptando diseño del grupo modelo, módulo controlado; Alcance la veracidad y envolver rápido. Con la buena calidad tocando la pantalla de la operación, alcanzando la operación por el finger, fácil y el atajo. Es un alto packingmachine automático. Manijas de apenas una persona, operación fácil. Fácil cambiar el material de embalaje, el cambio encima del molde se puede hacer fácilmente a mano sin ningunas herramientas. Dentro de la limitación plana de la anchura, puede ser utilizado para empaquetar objetos en diversa forma, ningún orsquare redondo de la materia, puede ser aplicado en las botellas de cristal o plásticas. Más alto con seguridad y estabilidad por el tiempo de la operación y del ahorro de la mano de obra.

Especificaciones:

Parámetros

No.	Artículo		Datos técnicos
1	Energía entrada		3.0KW
2	Poder componente	Motor servo de Infeeding de la etiqueta	400W
3		Impulsión serva de Infeeding de la etiqueta	400W
4		Motor servo del cabezal cortador	400W
5	Voltaje entrado		220 VAC
6	Capacidad (velocidad de la producción)		150BPM (en la longitud baja de la etiqueta: 55m m)
7	Dimensión del ordenador central (milímetros)		L2100 × H2000 DEL × W850
8	Envase aplicable del diámetro (milímetros)		φ28 milímetro ~ φ120 milímetro
9	Longitud aplicable de la etiqueta (milímetros)		30~250 milímetros
10	Etiqueta aplicable del grueso (milímetros)		0.03~0.13 milímetros
11	Diámetro interno aplicable de la barra de la etiqueta		5" ~10"



Función

Nombre	Función
Grupo de ofrecimiento material	Motor de la oferta para el portador de la etiqueta

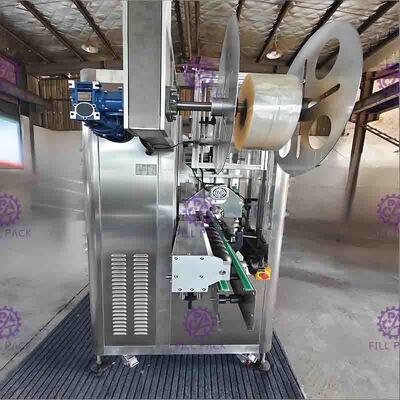

Grupo del estante	Instale el dispositivo de la etiqueta de volumen
Plataforma que eleva al grupo	Ajuste la altura del anfitrión automáticamente según las formas de la botella
Grupo del cepillo-apagado	Cepillado de la etiqueta de corte-Ted en la botella
Grupo del cortador	Cortando las etiquetas que se envían para centrar el perno de guía
Grupo que controla del cortador	Controle el sitio operativo del cortador
El grupo trasero de la impulsión	Motor de la oferta para la etiqueta del perno de guía de centro
La impulsión delantera que ajusta al grupo	Agarrar el perno de guía de centro
Capítulo del grupo del ojo eléctrico	Ajuste la mejor posición que corta de la etiqueta
Ojo eléctrico de la iluminación de la botella que detecta al grupo	Ajuste la posición de etiquetado de la manga del cuerpo de la botella
Grupo del cepillo para el pelo	Cepille la etiqueta que no puede envolver correctamente al lugar correcto
Botella que coloca al grupo	Haga la botella estable, posición de etiquetado de la manga del control
Grupo de centro del perno de guía	Haga la etiqueta de volumen distraída para la transferencia y el corte fácilmente

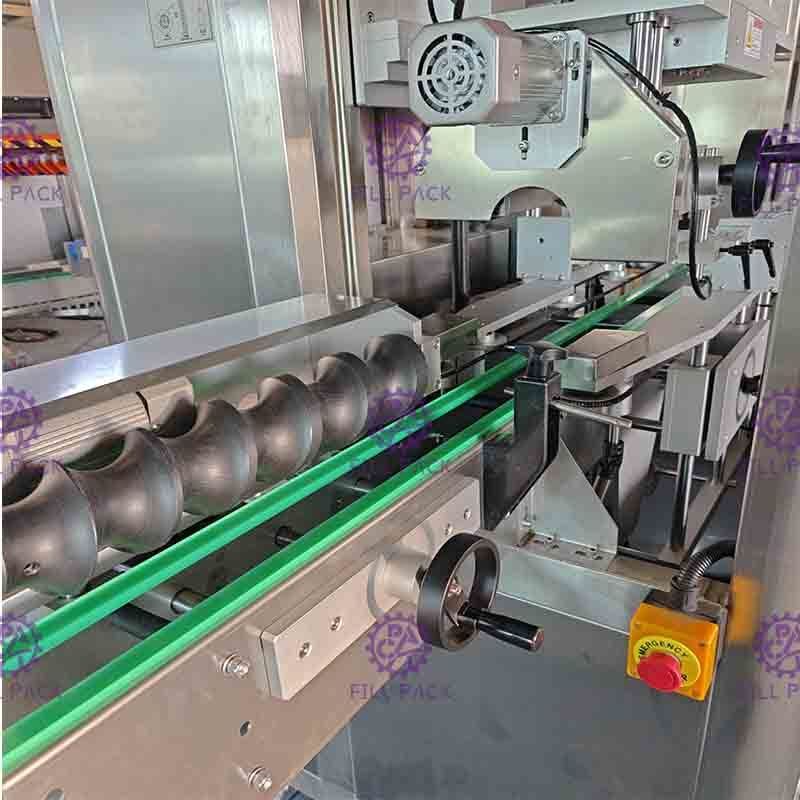

Pernos de tornillo de la botella que entran	Botella separada en distancia igual para envolver el etiquetado exactamente



Recambios

Artículo	Marca	Origen
PLC	Panasonic	Japón
Sensor de fibra óptica de alta velocidad	SUNX	Japón
Sensor fotoeléctrico	SUNX	Japón
Sensor fotoeléctrico	SUNX	Japón
Sensor fotoeléctrico	SUNX	Japón
Motor servo 400W de Infeeding de la etiqueta	Schneider	Francia
Impulsión serva 400W de Infeeding de la etiqueta	Schneider	Francia
Motor servo 400W del cabezal cortador	Schneider	Francia
Impulsión serva 400W del cabezal cortador	Schneider	Francia
Convertidor de frecuencia de la separación de la botella	Delta	Taiwán
Convertidor de frecuencia del alimentador de la etiqueta	Delta
Convertidor de frecuencia del transportador	Delta
Convertidor de frecuencia del transportador de botellas	Delta
Contactor de la CA	Schneider
Disyuntor	Schneider
Retransmisión intermedia	Schneider



Detalles:

Máquina auxiliar

Túnel del encogimiento del vapor del calor

Hecho del acero inoxidable SUS304. El equipo está con el regulador del vapor para el despilfarro del soplo del vapor. El vapor permanecido se ponga en evidencia para plantar a través del motor de viento. La prensa del vapor es ajustable. El efecto del encogimiento es perfecto y no dañará la etiqueta.

Parámetros:

Poder: 3PH, 380V, 50HZ 0.25kw

Dimensión: 1500*700*2000m m (SB-1500)

Presión: 0.4-0.7Mpa



Generador de vapor

El diseño del estilo del armario, hace la máquina pequeña y compacto en la estructura, es opción ideal para el sitio de ahorro. Volumen del diseño debajo de 30L, dentro del área comprobar-que evita nacional. Separador agua-vapor de la disposición interna, evitará el problema que cuecen al vapor con mucha agua, mejora calidad del vapor. El tubo termal conecta con el horno y reborde, será más fácil para cambiar, mantenimiento. Un control eléctrico del paso, control automático del horno, necesita solamente conectar el agua y el poder, y entonces la tecla de partida de la prensa, el sistema entero funcionará en sí mismo. Vario cerradura de trabajo segura. La máquina se pone con el valor seguro, protector de la presión para evitar la explosión. También la máquina se pone con el protector del agua baja, cuando no hay abastecimiento de agua, el horno parará para trabajar. El protector de la salida ayudará a ahorrar a gente, el poder será cortado cuando hay emergencia. La electricidad es limpia que el carbono.
