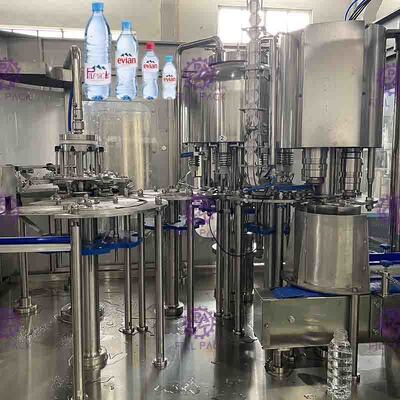

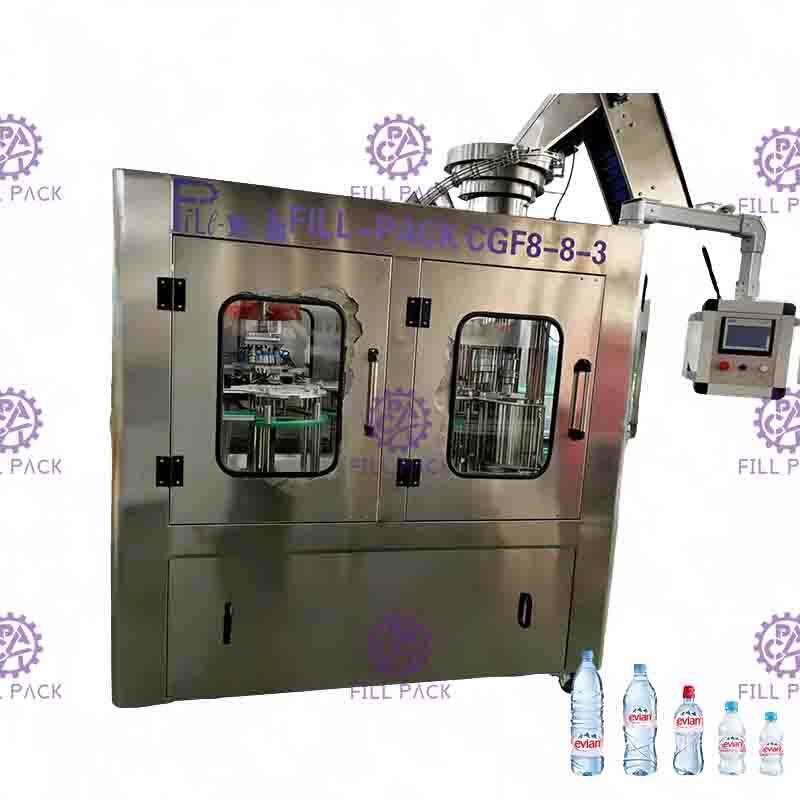

Pequeño equipo de relleno 3 del agua de botella del ANIMAL DOMÉSTICO automático en 1/Monoblock Aspetic 2000ml
Datos del producto:
| Lugar de origen: | Zhangjiagang, China |
| Nombre de la marca: | FILL-PACK |
| Certificación: | CE/ISO9001 |
| Número de modelo: | CGF 8-8-3 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | USD11500.00 |
| Detalles de empaquetado: | CASO DE MADERA |
| Tiempo de entrega: | 20-25 días laborables |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 15 SISTEMAS POR MES |
|
Información detallada |
|||
| Accuracy: | <+1MM | Air Consumption: | 0.3m³/min |
|---|---|---|---|
| Air Pressure: | 0.4Mpa | Capacity: | 2000-3000 Bottles/Hour |
| Dimension: | 1800*1500* 2300MM | Filling Range: | 200-2000ml |
| Material: | ccccccccccccccc | Packaging: | Wooden Case |
| Power: | 4kW | Type: | Automatic |
| Voltage: | 380V | Weight: | 1500kg |
| warranty: | 12 months | ||
| Alta luz: | Equipo del relleno del agua de botella de Monoblock del ANIMAL DOMÉSTICO,equipo del relleno del agua de botella del ANIMAL DOMÉSTICO 2000ml,máquina de rellenar del agua del ANIMAL DOMÉSTICO 0.4Mpa |
||
Descripción de producto
Descripción de productos
1,1 3 Lavar-llenar-que capsulan en 1 máquina
El equipo se utiliza en la producción de bebida de la no-soda del jugo caliente o de la agua fría llena adentro
botellas del poliéster. El lavarse, el relleno y el capsular se integran en una máquina.
La tecnología más avanzada de Japón y de Alemania se emplea en el diseño. Se utiliza la gravedad fijó el relleno superficial líquido.
El relleno es rápido, la cantidad de líquido se controla exactamente y se evitan la caída y la salida.
Los calambres de la primavera se utilizan en el proceso del fregado de las botellas. Las botellas vacías pueden ser 180~ volcados a lo largo del carril transportador. Hay dos veces de interno y el lavado externo, la eficacia del fregado de las botellas es alto.
El relleno es rápido, la cantidad de líquido se controla exactamente y se evitan la caída y la salida.
Los calambres de la primavera se utilizan en el proceso del fregado de las botellas. Las botellas vacías pueden ser 180~ volcados a lo largo del carril transportador. Hay dos veces de interno y el lavado externo, la eficacia del fregado de las botellas es alto.
Enjuague de la parte
*Except el marco del plumón, las piezas de la transmisión y algunas piezas que se deben hacer de materiales especiales. Otros recambios se hacen del acero inoxidable
* el rodamiento de rodillos se hace del acero inoxidable, el anillo de cierre se hace del material de EPDM, y el plástico se hace de
* Thegripper se hace del acero inoxidable, la posición donde lleve a cabo el embotellamiento también se hace del acero inoxidable, comparado con el agarrador de goma tradicional, él es mucha higiene, durable, y ningunas piezas del rápido-desgaste, las piezas del tornillo del embotellamiento pueden evitar ser contaminada por el agarrador de goma.
* Thegripper equipado de la boca de espray alto-eficiente, puede convertirse a cualquier posición del inwall de la botella, y puede ahorrar el enjuague allí es una cubierta sobre la boca de espray que puede prevenir derramarse del agua; y hay regulador recicla la ranura y recicla los tubos debajo de las bocas.
* el enjuague de tiempo se puede garantizar para 4
* ajustando la altura de las piezas rotatorias para adaptarse para diverso bottleheight
* la motivación se deriva del sistema conducido en el marco pasajero cerca
* el abastecimiento de aclarar el agua es controlado por el solenoidvalve
* el rodamiento de rodillos se hace del acero inoxidable, el anillo de cierre se hace del material de EPDM, y el plástico se hace de
* Thegripper se hace del acero inoxidable, la posición donde lleve a cabo el embotellamiento también se hace del acero inoxidable, comparado con el agarrador de goma tradicional, él es mucha higiene, durable, y ningunas piezas del rápido-desgaste, las piezas del tornillo del embotellamiento pueden evitar ser contaminada por el agarrador de goma.
* Thegripper equipado de la boca de espray alto-eficiente, puede convertirse a cualquier posición del inwall de la botella, y puede ahorrar el enjuague allí es una cubierta sobre la boca de espray que puede prevenir derramarse del agua; y hay regulador recicla la ranura y recicla los tubos debajo de las bocas.
* el enjuague de tiempo se puede garantizar para 4
* ajustando la altura de las piezas rotatorias para adaptarse para diverso bottleheight
* la motivación se deriva del sistema conducido en el marco pasajero cerca
* el abastecimiento de aclarar el agua es controlado por el solenoidvalve

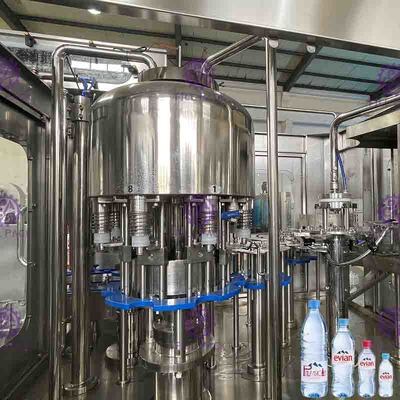

Parte de relleno
1) Transporte no-que mantiene anticorrosión adoptado de Alemania que puede reducir la contaminación del relleno al ambiente.
2) gire la placa se hace del SUS AISI304, transporte dentado plano grande.
3) la válvula mecánica de la presión se introduce el diseño extranjero avanzado con una velocidad de relleno rápida, ningún bolsillo de la esquina de la higiene, algunas piezas de aislamiento, y control de nivel líquido exacto. La válvula entera se hace del acero inoxidable 304.
4) el sistema de relleno tiene un sistema de la circulación del CIP para lavar la tubería y la falsificación-taza usadas para limpiar la válvula de alimentación. Este sistema
puede limpiar el tubo líquido, el tanque líquido y la válvula de alimentación etc. con eficacia.
5) esto sistema de relleno tiene un sistema del control de la temperatura automática.
6) la válvula de alimentación se abre y comienza a llenar cuando se baja y toca el embotellamiento, el movimiento de la válvula de alimentación para arriba y la licencia
el embotellamiento cuando acaba de llenar.
7) la fuente líquida adopta el interruptor magnético automático del líquido-nivel de la válvula neumática para controlar el tanque líquido automáticamente.
8) la motivación del llenador se deriva del sistema conducido en el marco y es pasada por el engranaje
2) gire la placa se hace del SUS AISI304, transporte dentado plano grande.
3) la válvula mecánica de la presión se introduce el diseño extranjero avanzado con una velocidad de relleno rápida, ningún bolsillo de la esquina de la higiene, algunas piezas de aislamiento, y control de nivel líquido exacto. La válvula entera se hace del acero inoxidable 304.
4) el sistema de relleno tiene un sistema de la circulación del CIP para lavar la tubería y la falsificación-taza usadas para limpiar la válvula de alimentación. Este sistema
puede limpiar el tubo líquido, el tanque líquido y la válvula de alimentación etc. con eficacia.
5) esto sistema de relleno tiene un sistema del control de la temperatura automática.
6) la válvula de alimentación se abre y comienza a llenar cuando se baja y toca el embotellamiento, el movimiento de la válvula de alimentación para arriba y la licencia
el embotellamiento cuando acaba de llenar.
7) la fuente líquida adopta el interruptor magnético automático del líquido-nivel de la válvula neumática para controlar el tanque líquido automáticamente.
8) la motivación del llenador se deriva del sistema conducido en el marco y es pasada por el engranaje

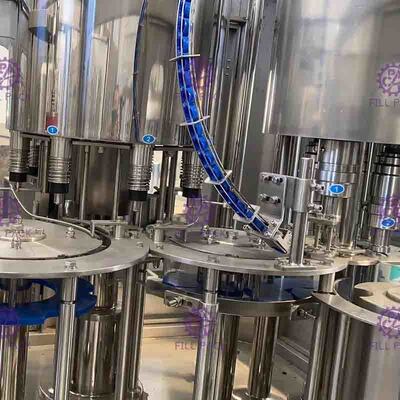

Parte que capsula
Esta unidad es el grado de exactitud más alto de 3 en 1 máquina, es importante que la máquina corran estable y la calidad del producto. Característica de la capsuladora que atornilla como sigue:
1) la cabeza que capsula que atornilla (las piezas principales que pueden asegurar la calidad que capsula), el experto mejorar el diseño de acero magnético, esta mejora puede reducir el índice defectuoso de capsular mejor y el carácter tradicional de fácil fijar y ajustar el esfuerzo de torsión de la cabeza que capsula que atornilla.
2) la cabeza que capsula que atornilla es diseño de doble finalidad; es conveniente para el casquillo plano y el casquillo del deporte.
3) el dispositivo que puede sacar el casquillo reverso y prevenir el paso reverso del casquillo se establece en la guía de casquillo-ca3ida. Paso
por el sistema del cargamento del casquillo.
4) un grupo de interruptores fotoeléctricos se establece en guía de casquillo-ca3ida. La máquina parará cuando no hay casquillo en la guía.
5) la entrada de la botella de A detecta el interruptor se establece en la capsuladora que atornilla.
6) allí es un cilindro de la casquillo-cerradura en la junta entre la guía de casquillo-ca3ida y el empuje de la placa del casquillo. Es realiza que ninguna alimentación de ningún casquillo.
8) ajustando la altura de las piezas rotatorias para adaptarse para diversa altura de la botella.
9) la motivación de la capsuladora que atornilla se deriva del sistema conducido en el marco y es pasada por el engranaje.
1) la cabeza que capsula que atornilla (las piezas principales que pueden asegurar la calidad que capsula), el experto mejorar el diseño de acero magnético, esta mejora puede reducir el índice defectuoso de capsular mejor y el carácter tradicional de fácil fijar y ajustar el esfuerzo de torsión de la cabeza que capsula que atornilla.
2) la cabeza que capsula que atornilla es diseño de doble finalidad; es conveniente para el casquillo plano y el casquillo del deporte.
3) el dispositivo que puede sacar el casquillo reverso y prevenir el paso reverso del casquillo se establece en la guía de casquillo-ca3ida. Paso
por el sistema del cargamento del casquillo.
4) un grupo de interruptores fotoeléctricos se establece en guía de casquillo-ca3ida. La máquina parará cuando no hay casquillo en la guía.
5) la entrada de la botella de A detecta el interruptor se establece en la capsuladora que atornilla.
6) allí es un cilindro de la casquillo-cerradura en la junta entre la guía de casquillo-ca3ida y el empuje de la placa del casquillo. Es realiza que ninguna alimentación de ningún casquillo.
8) ajustando la altura de las piezas rotatorias para adaptarse para diversa altura de la botella.
9) la motivación de la capsuladora que atornilla se deriva del sistema conducido en el marco y es pasada por el engranaje.
10) Las piezas principales de la capsuladora que atornilla son procesadas por el digital-control que procesa el centro
Parámetros
|
Modelo
|
CGF 8-8-3
|
|
Capacidad (B/H) (500ml)
|
2000-3000
|
|
Tamaño de la botella
|
Cuello: φ20-50mm; Altura: 150-320m m
|
|
Presión de agua
|
0.18-0.25Mpa
|
|
Consumo de agua (kg/h)
|
1000
|
|
Estación que se lava
|
2
|
|
Estación de goteo
|
2
|
|
Precisión de relleno
|
<+1MM
|
|
Presión de aire
|
0.4Mpa
|
|
Consumo del aire (³ /min de m)
|
0,3
|
|
Poder (kilovatios)
|
4
|
|
Peso (kilogramos)
|
1500
|
|
Dimensión (L*W*H) (milímetros)
|
1800*1500* 2300
|
Poder del clasificación eléctrico:
|
Motor principal
|
1.5KW
|
|
Ventilador del transportador del aire
|
1.1KW
|
|
Enjuague de la bomba
|
0.37KW
|
|
Bomba de relleno
|
0.55KW
|
|
Casquillo que clasifica el motor
|
0.22KW
|
|
Motor del transportador de correa
|
0.37KW
|
|
TOTAL
|
4.11KW
|
|
Transductor
|
Mitsubishi
|
2.2K
|
|
Pantalla táctil
|
Easyview-Taiwán
|
MT6070
|
|
PLC
|
Mitsubishi
|
FXIS-20MR
|
|
Fuente estabilizada del voltaje
|
MingWei-Taiwán
|
S-35-24
|
|
Contactor
|
Schinder
|
CJX2-0910
|
|
Interruptor del acercamiento
|
Autonics
|
PR18-8DN
|
|
Interruptor del aire
|
Schinder
|
3P-D20
|
|
|
|
IP-c
|
