Llenador del agua del barril planta 450 BPH de la máquina de rellenar del agua de 5 galones para el agua de Minear

Descripción:

1.1, Descapsulador automático

Esta máquina es accionada por cilindro, controlada por PLC; Trabajo automático por control de barril;

La cabeza de eliminación está compuesta por dispositivo de garra y cilindro, la posición de la cabeza de eliminación puede moverse hacia arriba y hacia abajo, el dispositivo de garra se puede ajustar ligeramente para ser adecuado para diferentes tapas.

Cuando la botella de galón entra en la máquina, la cabeza de destapado se bajará y el dispositivo de garra sostendrá firmemente los lados de la tapa del barril, y luego levantará el barril para quitar las tapas;Y cuando se quiten las gorras, el aire del compresor soplará las tapas en la tolva de la tapa, y luego caerá fuera en el propio soporte del cliente;

La presión de las garras se ajusta para proteger las tapas;

Dimensión: 650*800*1600 mm

Peso: 100 kg

1.2,Lavadora de botellas con cepillo

La máquina está completamente bloqueada para detener la fuga de agua, cuando las botellas de galón se envían a la posición de lavado, el cilindro detendrá 3botellas en el interior y fijarlos por pinceles y barra de fijación,el agua será bombeada y arrojada al cuerpo de la botellaLas botellas se limpiarán con pinceles y función de agua.

No se necesita compresor de aire, es fácil de producir y mantener;

Parámetros:

Cuantidad de pinceles: 3 piezas*2

Dimensión: 1800*1200*1750 mm

Peso: 800 kg

Potencia: bomba 0,37 + motores 0,75 * 2 = 1,87KW

Tamaño del depósito de agua de reciclaje: 600*550*550mm

Componentes:

PLC: Mitsubishi

El cilindro: AIRTAC

Interruptor de aire-contactor-relé: Schneider

1.3, Lavadora/Relleno/Cappercon carga automática de botellas

La máquina está integrada en el rellenado de lavado y el tapón juntos. Es una máquina ideal para producir agua en barril. Toda la máquina utiliza chapa de acero inoxidable 304, resistente al óxido, puede limpiarse fácilmente..Las partes eléctricas principales son todas de marca. El sistema de conductos de aire utiliza el producto de la marca Air TAC. La máquina es de construcción compacta, ocupará un espacio pequeño, la eficiencia de trabajo es alta.Sólo se necesitan 2 operadores para controlar, es una buena opción para la fábrica a elegir.

La máquina no requiere un tornillo para el piso del enchufe,después de despegar el estuche,pon la máquina en el piso plano, y luego ajusta la altura del soporte y ajusta toda la presión del soporte a la media.Después de que la máquina esté bien configurada, entrar a través de la tubería de agua, la tubería de drenaje y la energía, la energía del aire.

Proceso de trabajo:

La unidad de llenado de barricas se puede dividir en 3 etapas: lavado, llenado y tapado, un total de 12 estaciones de trabajo,proceso de trabajo como se indica a continuación:

Coloque la boca del barril vacía en el asiento del barril, el barril vacío se lavará durante la posición de cabeza,2 estación de trabajo para la inserción del barril.

El proceso de lavado se dividirá en 3 pasos:1, lavado con timerosal, 4 posiciones de trabajo, 2 lavado con agua limpia, 4 posiciones de trabajo. Cada paso de lavado está establecido en 8S, después del lavado, habrá 10S para gotear.

El barril después de lavarse se moverá 45 grados hacia abajo a través de la cadena de paso y pasará la cadena y girar 45 grados por cilindro de elevación de barril a la posición de llenado para el llenado.

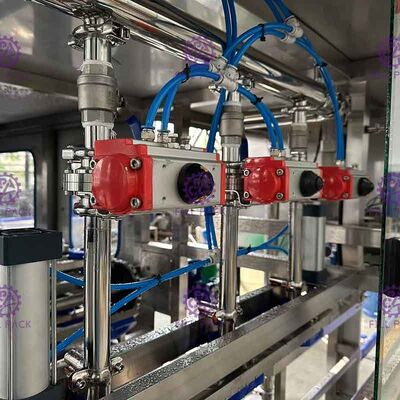

El valor de llenado será impulsado por el cilindro para insertar en el barril y comenzar a llenarse, el tiempo de llenado es controlado por PLC, y el tiempo de llenado es ajustable por el panel de control de acuerdo con la superficie de llenado del líquido.Después de llenar, el agua extra volverá al tanque de agua pura por ventilación automática,puede reducir el consumo de agua. (el tanque de agua no está incluido)

Después de completar el proceso de llenado, el barril llenado será empujado a la posición de tapa por el cilindro de parada de barril, todo el proceso terminado hasta ahora.

Parámetros:

Síndromo: Tecnología aérea-Taiwán

Válvula magnética: Tecnología aérea de Taiwán

Pumpas de llenado en aumento: Nanfang

PLC: Mitsubishi Japonesas

Potencia: 1,5 kW

Dimensión: 5000*1600*1800 mm

Peso: 1000 kg

1.4, Máquina de reducción de calor

Aplicación con láminas SUS304, incluida la caldera eléctrica para generar vapor y túnel de contracción, especialmente para películas de tapa de barril.

Potencia: 20 kW

Dimensión: 800*600*1200 mm

Peso: 100 kg

1.4, control de luz

Potencia: 0,09 kW

Dimensión: 1000*100*450 mm

Peso: 10 kg
