QGF - 600 sistema de relleno del agua mineral de la máquina de rellenar del agua de 5 galones

Descripción de producto

Descripciones:

1,1, decapsuladora automática

Esta máquina es conducida por el cilindro, controlado por el PLC; Trabajo automático comprobando del barril;

La cabeza del descapsulado es compuesta por el dispositivo de la garra y el cilindro, descapsulado que la posición principal puede moverse hacia arriba y hacia abajo, dispositivo de la garra se puede ajustar levemente para ser conveniente para diversos casquillos.

Cuando la botella del galón entra en la máquina, la cabeza del descapsulado irá abajo y el dispositivo de la garra se sostendrá firmemente barrel lados del casquillo, y después levanta el barril para sacar los casquillos; Y cuando se sacan los casquillos, el compresor soplará los casquillos en tolva del casquillo, después cae afuera en el propio tenedor del cliente;

Se ajusta la presión de la garra para proteger los casquillos;

Dimensión: 650*800*1600m m

Peso: 100kg

1,2, limpiabotellas externo del cepillo

La máquina se bloquea totalmente para parar salida del agua, cuando las botellas del galón se envían a la posición que se lava, el cilindro parará 3bottles interior y fijo él por los cepillos y la barra de fijación, el agua será bombeada y echado en chorro para embotellar el cuerpo, botella gira así como cepillos; Las botellas serán limpiadas por los cepillos y la función del agua;

Ningún compresor de aire necesario, es fácil para la producción y el mantenimiento;

Parámetros:

Qty del cepillo: 4pcs*2

Dimensión: 2000*1200*1750m m

Peso: 800kg

Poder: bomba 0.37+motors 0.75*2=1.87KW

Recicle el tamaño del tanque de agua: 600*550*550m m

Componentes:

PLC: Mitsubishi

Cilindro: AIRTAC

Interruptor-Contactor-retransmisión del aire: Schneider

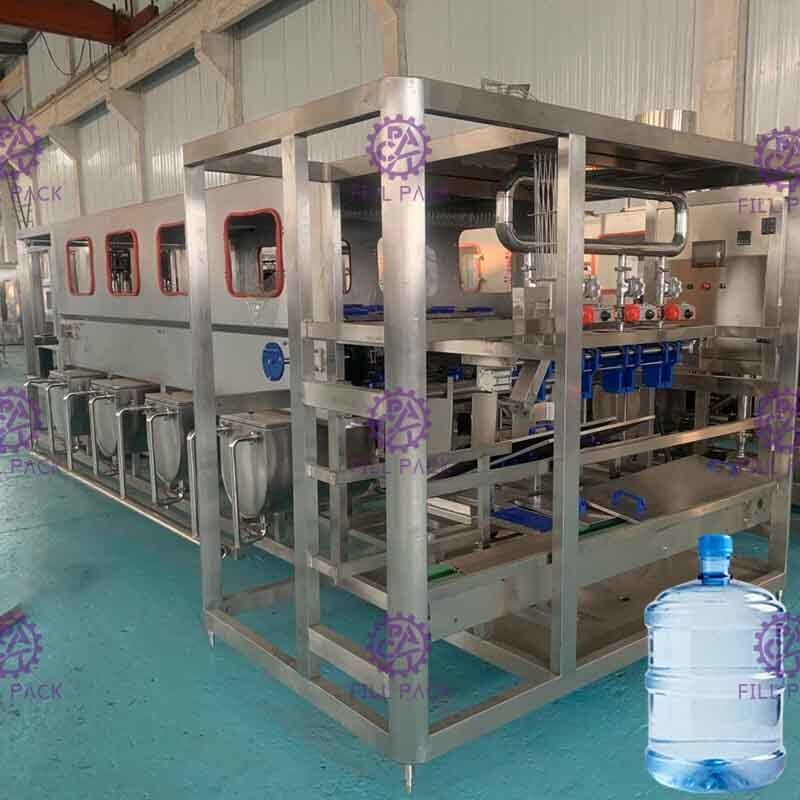

1,3, lavadora/llenador/capsuladora con el cargamento auto de la botella

La máquina es relleno que se lava integrado y el capsular junta. Es máquina ideal para producir el agua del barril. La máquina entera está utilizando el acero inoxidable 304, putrefacción resistente, se puede limpiar fácilmente. Se califican las piezas eléctricas principales todas. Producto de la marca de TAC del aire del uso del sistema del canal del aire. La máquina está con la construcción compacta, ocupará el pequeño sitio, rendimiento laboral es alta. Necesite solamente a 2 operadores controlar, es una buena opción para que la fábrica elija.

La disposición de la máquina no necesita el tornillo del piso del enchufe, después del caso que saca, sistema la máquina en el piso plano, y entonces ajusta altura del soporte y ajusta toda la presión del soporte para ser media. Después de que la máquina se ponga bien, entre con el tubo de agua, el tubo de desagüe y el poder, potencia de aire.

Proceso de trabajo:

La unidad de relleno del barril se puede dividir en 3 pasos: el lavarse, el relleno y el capsular, suman 12 estaciones de trabajo, proceso del funcionamiento como abajo:

La boca vacía determinada del barril para barrel el asiento, barril vacío será lavada durante la situación del headstand, estación de trabajo 2 para la inserción del barril.

El proceso de lavado será dividido en 3 pasos: 1, lavado del thimerosal, posiciones 4working; 2, lavado del agua potable, posiciones 4working. Cada paso que se lava se fija a 8S, después de lavarse, allí será 10S para gotear.

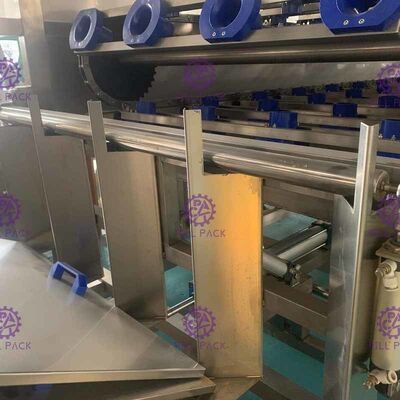

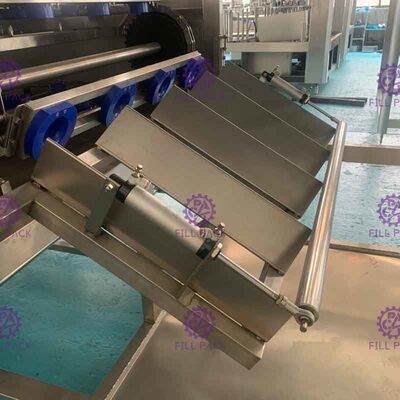

El barril después de lavarse bajará 45 grados a través de la cadena de paso y pasando hacia fuera la cadena y volcará 45 grados por el cilindro de la elevación del barril a la posición de relleno para llenar.

El valor de relleno conducido por el cilindro para insertar en barril y para comenzar a llenar, el tiempo de relleno es controlado por el PLC, y el tiempo de relleno es ajustable por el panel de control según el relleno de la superficie líquida. Después de llenar, el agua adicional de nuevo al tanque de agua puro por el respiradero automático, él puede reducir el consumo de agua. (el tanque de agua no es incluido)

Después de que llene final de proceso, el barril llenado sea empujado a la posición que capsula por el cilindro de la parada del barril, el final de proceso entero hasta ahora.

Parámetros:

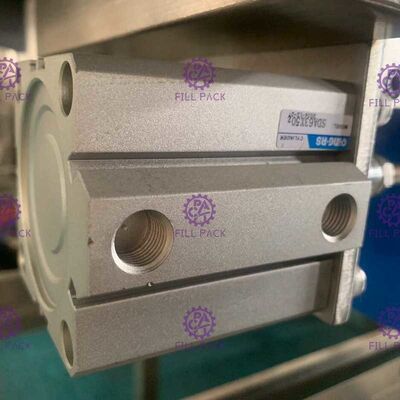

Cilindro: Aire tecnología-Taiwán

Válvula magnética: Aire tecnología-Taiwán

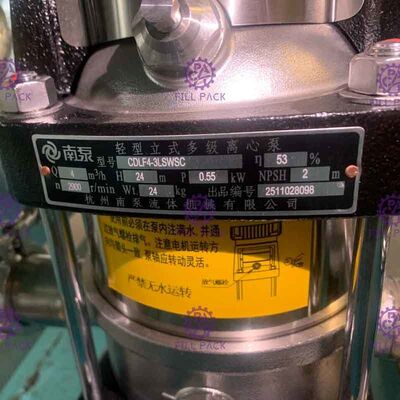

Bomba de bomba-relleno de levantamiento: Nanfang

PLC: Mitsubishi Japanse

Poder: 1.5KW

Dimensión: 6000*1800*1800m m

Peso: 1000kg

1,4, calientan la encogedora

La construcción entera SUS304, incluyendo la caldera eléctrica para generar el vapor y el encogimiento hacen un túnel especialmente para la película del casquillo del barril;

Poder: 20KW

Dimensión: 800*600*1200m m

Peso: 100kg

1,4, luz de comprobación

Poder: 0.09KW

Dimensión: 1000*100*450M M

Peso: 10kg

Pago:

el 100% a primera vista L/C o 30%TT irrevocable-transferible contra el pi, 70%TT antes de la entrega

Entrega:

25-35 días laborables después del recibo de L/C;
