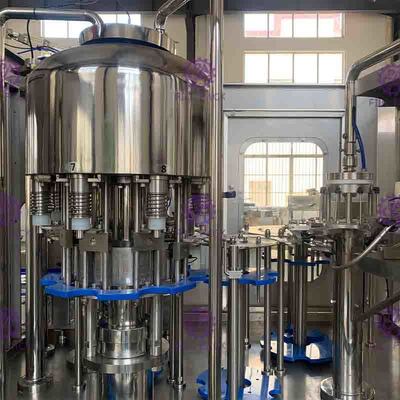

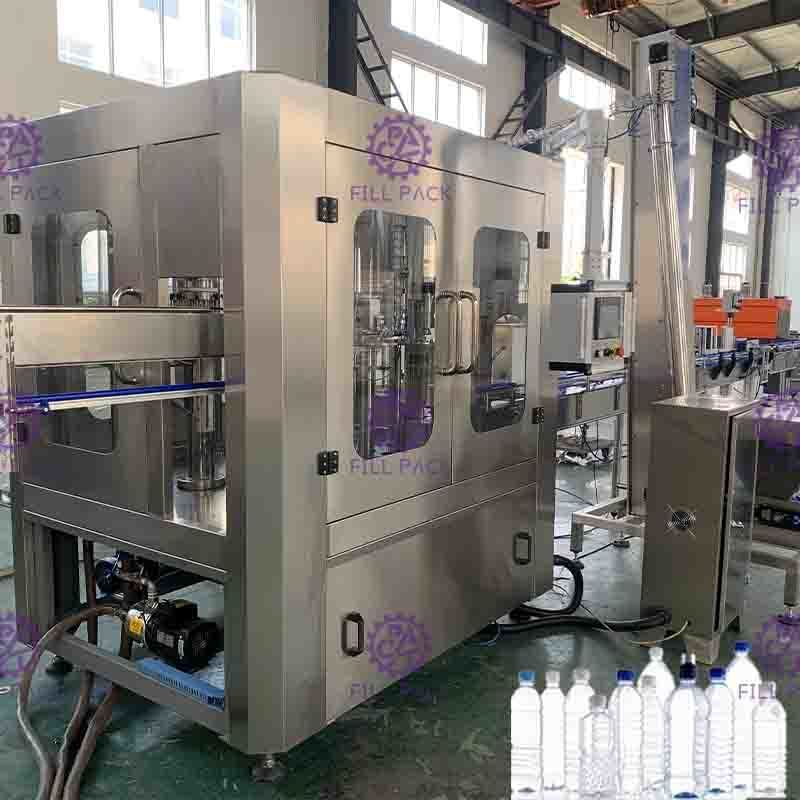

Lavar-llenar-capsular 3 en 1 máquina:

El equipo se utiliza en la producción de bebida de la no-soda del jugo caliente o de la agua fría llena adentro

botellas del poliéster. El lavarse, el relleno y el capsular se integran en una máquina.

La tecnología más avanzada de Japón y de Alemania se emplea en el diseño. Se utiliza la gravedad fijó el relleno superficial líquido. El relleno es rápido, la cantidad de líquido se controla exactamente y se evitan la caída y la salida.

Los calambres de la primavera se utilizan en el proceso del fregado de las botellas. Las botellas vacías pueden ser 180~ volcados a lo largo del carril transportador. Hay dos veces de interno y el lavado externo, la eficacia del fregado de las botellas es alto.

El relleno por el tipo válvula de alimentación de la palanca que controla líquida, ningún goteo de la primavera. La palanca líquida es fácil de controlar. Toda la construcción hizo de SUS304, allí no es ninguna esquina muerta dentro de la válvula de alimentación.

El esfuerzo de torsión magnético se utiliza para capsular del tornillo. El poder de capsular del tornillo se puede ajustar sin pasos. El poder de capsular de tornillo puede también ser fijado, y los casquillos no serán dañados, el capsular son confiables.

Hay el tanque de calefacción eléctrico del frío-calor incluido en el sistema entero especialmente para guardar a temporeros del relleno en caliente durante el relleno caliente del jugo. Y puede también parar la calefacción por eléctrico fácil analiza para el relleno de la agua fría. No necesita el sistema adicional del vapor trabajar junto.

La máquina entera es controlada por el PLC con la pantalla táctil como el interfaz persona-máquina. La cantidad de las bebidas en el tanque de almacenamiento se puede controlar automáticamente. El relleno y el capsular serán parados automáticamente cuando no hay botella. Cuando las botellas se obstaculizan incorrecto o cuando los casquillos no están disponibles, la máquina se puede parar automáticamente.

La tecnología cambiante de la frecuencia se utiliza para ajustar la velocidad de operación insomne. La capacidad de producción se puede exhibir digital y se puede ajustar convenientemente.

Estructura de la entrada de la botella del transportador del aire

el sistema de transportador del aire 1.Adopt con el alto filtro eficiente para alimentar la botella, ésta puede mantener el interior de la máquina de rellenar limpio

cuello de la botella 2.With que se sostiene en el curso entero y proteger el dispositivo en modo bloque de la botella.

3.Parameters:

Material de BoFP: SUS304

Soporte de guía lateral: material reforzado del motor de aire de la poliamida: metal

Modelo: Poder F9-1.1: 1.1KW

Flujo de aire: 2000m3/h

Presión de aire: 1400Pa

Velocidad: 2480Rpm

Enjuague de la parte

u excepto el marco del plumón, las piezas de la transmisión y algunas piezas que se deben hacer de materiales especiales. Otros recambios se hacen del acero inoxidable 304.

u el rodamiento de rodillos se hace del acero inoxidable, el anillo de cierre se hace del material de EPDM, y el plástico se hace de UMPE.

• El agarrador se hace del acero inoxidable, la posición donde lleve a cabo el embotellamiento también se hace del acero inoxidable, comparado con el agarrador de goma tradicional, él es mucha higiene, durable, y ningunas piezas del rápido-desgaste, las piezas del tornillo del embotellamiento pueden evitar ser contaminada por el agarrador de goma.

u el agarrador equipado de la boca de espray alto-eficiente, puede convertirse a cualquier posición del inwall de la botella, y puede ahorrar el enjuague del agua. Hay una cubierta sobre la boca de espray que puede prevenir derramarse del agua; y hay regulador recicla la ranura y recicla los tubos debajo de las bocas.

u que aclara tiempo se puede garantizar por 4 segundos.

u ajustando la altura de las piezas rotatorias para adaptarse para diversa altura de la botella

u la motivación se deriva del sistema conducido en el marco pasajero por el engranaje.

u el abastecimiento de aclarar el agua es controlado por la válvula electromagnética

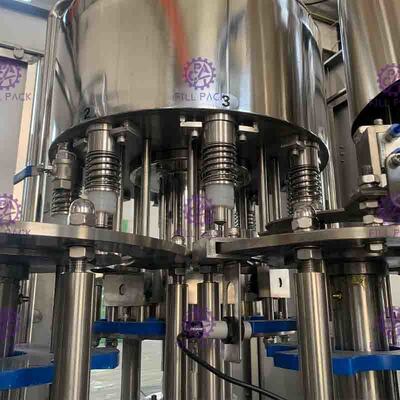

Parte de relleno

1) Transporte no-que mantiene anticorrosión adoptado de Alemania que puede reducir la contaminación del relleno al ambiente.

2) Gire la placa se hace del SUS AISI304, transporte dentado plano grande.

3) La válvula mecánica de la presión se introduce el diseño extranjero avanzado con una velocidad de relleno rápida, ningún bolsillo de la esquina de la higiene, algunas piezas de aislamiento, y control de nivel líquido exacto. La válvula entera se hace del acero inoxidable 304.

4) El sistema de relleno tiene un sistema de la circulación del CIP para lavar la tubería y la falsificación-taza usadas para limpiar la válvula de alimentación. Este sistema puede limpiar el tubo líquido, el tanque líquido y la válvula de alimentación etc. con eficacia.

5) Este sistema de relleno tiene un sistema del control de la temperatura automática.

6) La válvula de alimentación se abre y comienza a llenar cuando se baja y toca el embotellamiento, el movimiento de la válvula de alimentación para arriba y dejar el embotellamiento cuando acaba de llenar.

7) La fuente líquida adopta el interruptor magnético automático del líquido-nivel de la válvula neumática para controlar el tanque líquido automáticamente.

8) La motivación del llenador se deriva del sistema conducido en el marco y es pasada por el engranaje.

Parte que capsula

Esta unidad es el grado de exactitud más alto de 3 en 1 máquina, es importante que la máquina corran estable y la calidad del producto.

Característica de la capsuladora que atornilla como sigue:

1) La cabeza que capsula que atornilla (las piezas principales que pueden asegurar la calidad que capsula), el experto mejorar el diseño de acero magnético, esta mejora puede reducir el índice defectuoso de capsular mejor y el carácter tradicional de fácil fijar y ajustar el esfuerzo de torsión de la cabeza que capsula que atornilla.

2) La cabeza que capsula que atornilla es diseño de doble finalidad; es conveniente para el casquillo plano y el casquillo del deporte.

3) El dispositivo que puede sacar el casquillo reverso y prevenir el paso reverso del casquillo se establece en la guía de casquillo-ca3ida. Paso por el sistema del cargamento del casquillo.

4) Un grupo de interruptores fotoeléctricos se establece en guía de casquillo-ca3ida. La máquina parará cuando no hay casquillo en la guía.

5) Una entrada de la botella detectar el interruptor se establece en la capsuladora que atornilla.

6) Hay un cilindro de la casquillo-cerradura en la junta entre la guía de casquillo-ca3ida y el empuje de la placa del casquillo. Es realiza que ninguna alimentación de ningún casquillo.

8) Ajustando la altura de las piezas rotatorias para adaptarse para diversa altura de la botella.

9) La motivación de la capsuladora que atornilla se deriva del sistema conducido en el marco y es pasada por el engranaje.

10) Las piezas principales de la capsuladora que atornilla son procesadas por el digital-control que procesa el centro

Aparato eléctrico:

Poder del clasificación eléctrico:
