sola máquina de etiquetado principal automática de la manga 150BPM 250BPM con el túnel del encogimiento

Etiquetadora de manga de cabeza única

General:

El marco completo de la máquina está hecho de acero inoxidable SUS304. El marco es simple, hermoso, impermeable y no se oxida. Es fácil de limpiar.

El sistema de corte especial: adopta la tecnología de silbido y convoluta. El corte de la etiqueta es plano, sin rebabas. La ubicación de la etiqueta asegura la veracidad del encamisado.

Adopta un diseño de grupo de modelos, controlado por módulos; Logra veracidad y encamisado rápido.

Con una pantalla táctil de operación de buena calidad, logrando la operación con el dedo, fácil y rápida.

Es una máquina de embalaje de alta automatización. Solo una persona la maneja, operación fácil.

Fácil de cambiar el material de embalaje, el cambio de molde se puede hacer fácilmente a mano sin herramientas.

Dentro de la limitación de ancho plano, se puede usar para empaquetar objetos de diferentes formas, sin importar redondos o cuadrados, se puede aplicar en botellas de vidrio o plástico.

Mayor seguridad y estabilidad para la operación y ahorro de tiempo de mano de obra.

Proceso de trabajo:

Especificaciones:

Este tipo de máquina tiene la función de transporte de botellas, separación de botellas, encamisado de etiquetas y encogimiento de etiquetas, y busca alta velocidad, ubicación exacta, menos trabajadores y embalaje perfecto. Se puede aplicar a la industria de alimentos y bebidas y tiene la función de belleza y fácil mantenimiento.

Transmisión sincronizada, cualquier cambio de la correa de transmisión se completará rápidamente. En comparación con el tipo multicapa tradicional cuyo cambio y mantenimiento requieren más de seis horas, su mantenimiento es fácil y simple, por lo que no afecta la producción.

Cabezal de corte unitario con diseño plano en China que se aplica al contenedor de Ø30mm—Ø130m (TB-250 requiere 2 cabezales de corte). Nunca necesitará cambiarlo o depurarlo. También tiene una pantalla única de interfaz hombre-máquina de tacto ligero, lo que significa que busca automáticamente la ubicación original, así como seguridad y conveniencia, lo que está a la vanguardia de productos similares.

Plano de alimentación de etiquetas de encogimiento único, altura de tensión que es conveniente para fijar la etiqueta; figura automática de microcomputadora que evita la codificación y el ajuste. Solo necesita presionarlo ligeramente, la etiqueta se detectará y localizará automáticamente. El cambio de etiqueta es rápido y conveniente, además, el lugar de corte es absolutamente exacto.

Equipo de alimentación de etiquetas: TB-100 control de tensión sincronizado para el suministro de etiquetas, la capacidad de suministro es de 1,5 metros por minuto (TB-250, la capacidad de suministro es de 2 metros por minuto), el plano de suministro de etiquetas de volumen es de Ø500mm, el diámetro interno del tubo de papel será de 4', 8', 10'. La configuración de alimentación de etiquetas es de tensión estable que permite la longitud exacta de la etiqueta y el suministro estable y rápido de la etiqueta.

El pilar central aplica una estructura de disparo de etiquetas paso a paso y la velocidad es de 250B-300B por minuto.

El cabezal de corte de nuevo diseño utiliza un motor paso a paso, cuya velocidad es alta, la acción es exacta, el corte está en orden y el encogimiento es hermoso. Este diseño, en cooperación con la estructura de localización sincronizada de etiquetas, permite una precisión de ubicación de corte dentro de 1 mm.

Muchos botones de parada de emergencia permiten la parada de emergencia en la posición adecuada a lo largo de la producción, lo que garantiza la seguridad de la producción.

El túnel de encogimiento con aire caliente de diseño especial utiliza una máquina de soplado de alta presión que hace que el efecto de encogimiento sea perfecto. En comparación con el túnel de encogimiento tradicional que no puede encoger botellas curvas, este túnel de encogimiento con aire caliente puede lograr un efecto de encogimiento satisfactorio.

El túnel de encogimiento a vapor de nuevo estilo mejora la eficiencia considerablemente. Se aplica a botellas redondas, botellas planas, botellas cuadradas, etc., diferentes e iguales. El ajuste y el mantenimiento son convenientes, el encogimiento está en orden. La salida de vapor utiliza un estilo de separación que hace que el túnel sea liso. La boca de salida se divide en cuatro partes y la altura, el lugar y la cantidad de vapor de cada parte se pueden ajustar para que el efecto de encogimiento sea perfecto. La bolsa de vapor a baja presión utiliza un diseño de tubo de acero sin costura y cada tubo de conexión utiliza un tubo blando de acero inoxidable, por lo que el desmontaje y la fijación son muy convenientes. Toda la máquina está hecha de acero inoxidable, por lo que conserva el calor y ahorra energía, además, cumple con los estándares de seguridad internacionales. El plano de acero inoxidable en la parte inferior puede condensar agua y drenarla. Hay dos ventanas de inspección en la parte delantera y trasera del cuerpo de la caja. El diseño impermeable de toda la máquina está hecho de acero inoxidable, lo que hace que la operación y el mantenimiento sean convenientes.

Parámetros:

Voltaje: Máquinas principales; AC220V, 50/60HZ, 1.5-2.5KW, monofásico

TB-150 Velocidad: 150BPH

TB-250 Velocidad: 250BPH, velocidad ligeramente más rápida cuando la etiqueta es más corta

Diámetro del cuerpo de la botella: Ø28mm-Ø125mm

Longitud de la etiqueta: 30mm-250mm

Grosor de la etiqueta: 0.035mm-0.045mm

Material de la etiqueta: PVC, PET, OPS

Tamaño del aplicador: L2000MM*W850MM*H2000MM

Imagen detallada:

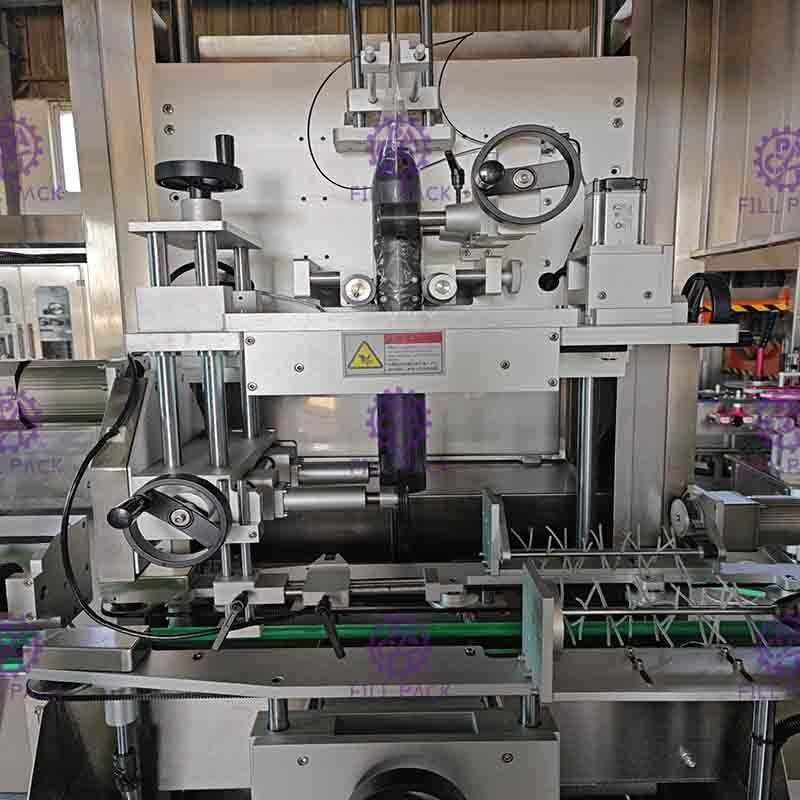

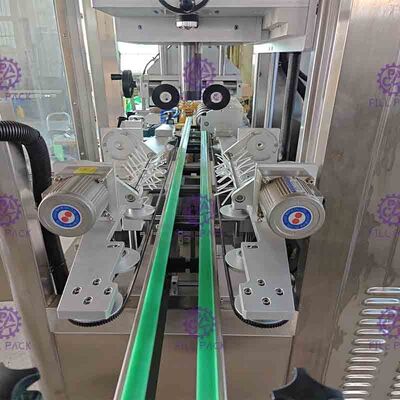

Estructura interna de la máquina para referencia.

TB-150 Diseño de distribución para referencia

1.2 Túnel de encogimiento a vapor:

Hecho de acero inoxidable SUS304. El equipo cuenta con un controlador de vapor para el desperdicio de vapor. El vapor restante se extrae a la planta a través de un motor de viento. La presión del vapor es ajustable. El efecto de encogimiento es perfecto y no daña la etiqueta.

Parámetros:

Potencia: 3PH, 380V, 50HZ 0.25kw

Dimensiones: 1500*700*2000mm (SB-1500)

2000*700*2000mm (SB-2000)

Presión: 0.4-0.7Mpa
