Máquina de rellenar 450BPH del agua automática llena de 5 galones consumición del barril de 20 litros
Datos del producto:
| Lugar de origen: | Zhangjiagang, China |
| Nombre de la marca: | FILLPACK |
| Certificación: | CE/ISO9001 |
| Número de modelo: | QGF-450 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 SISTEMA |
|---|---|
| Precio: | 12128 USD |
| Tiempo de entrega: | 15 días laborables después del depósito |
| Condiciones de pago: | LC, D/A, D/P, T/T, MoneyGram, Western Union |
| Capacidad de la fuente: | 20 sistemas por meses |
|
Información detallada |
|||
| Voltaje: | 380V 50HZ | Volumen: | 18.9 L |
|---|---|---|---|
| Cabezales de llenado: | 3 | Material: | SUS304 |
| Tamaño del barril: | 270*490 milímetros | Dimensión (largo* ancho* alto): | Se trata de un sistema de medición de las emisiones de gases de efecto invernadero |
| Presión de gas: | 0,4-0,6 MPa | Consumo de gas: | 0.8m3/min |
| Resaltar: | Máquina de rellenar del agua automática llena de 5 galones,Máquina de rellenar 450BPH del agua de 5 galones,Máquina de rellenar del agua de 5 galones 20 litros |
||
Descripción de producto
Máquina de llenado de agua para barriles de 20 litros de 450BPH totalmente automática, línea de producción de agua de 18,9 L
1.1, La máquina descapsuladora automática y el cabezal descapsulador
Esta máquina es accionada por cilindro, controlada por PLC; Trabajo automático mediante verificación de barril;
El cabezal descapsulador está compuesto por un dispositivo de garra y un cilindro, la posición del cabezal descapsulador puede moverse hacia arriba y
hacia abajo, el dispositivo de garra se puede ajustar ligeramente para adaptarse a diferentes tapas.
Cuando la botella de galón entra en la máquina, el cabezal descapsulador bajará y el dispositivo de garra
sujetará firmemente los lados de la tapa del barril y luego levantará el barril para quitar las tapas; Y cuando las tapas se
retiren, el aire del compresor soplará las tapas hacia la tolva de tapas, luego caerán afuera en el
soporte del cliente;
La presión de la garra se ajusta para proteger las tapas.
Dimensión: 600*600*2000mm
Peso: 80kg
1.2 Monobloque enjuagadora-llenadora-tapadora
La máquina está completamente bloqueada para detener las fugas de agua, cuando las botellas de galón se envían a la posición de lavado
la posición, el cilindro detendrá 3 botellas en el interior y las fijará con cepillos y barra de fijación, el agua se
bombeará y rociará al cuerpo de la botella, la botella girará junto con los cepillos; Las botellas se limpiarán
mediante cepillos y función de agua;
No se necesita compresor de aire, es fácil para la producción y el mantenimiento;
Material: SUS304
Cantidad de cepillos: 4 piezas*2
Dimensión: 1200*1100*1750mm
Peso: 300KG
Potencia: 0.55KW
Tamaño del tanque de agua de reciclaje: 600*550*550mm

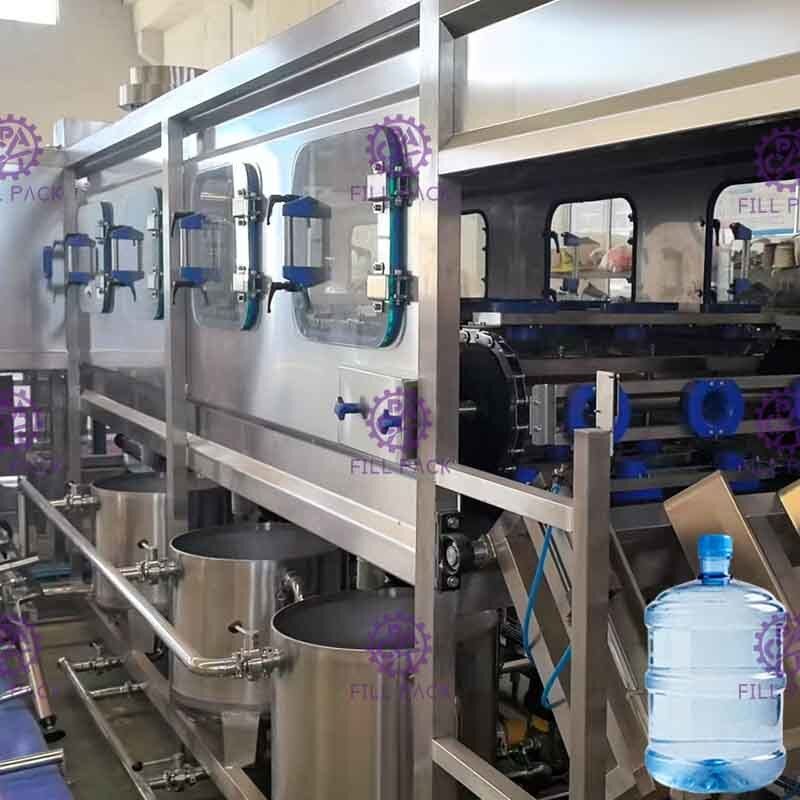

1.3 Lavadora/Llenadora/Tapadora con carga automática de botellas
Lavadora/Llenadora/Tapadora de 450BPH para ref.
La máquina integra lavado, llenado y tapado. Es una máquina ideal para producir agua en barril.
Toda la máquina utiliza carcasa de acero inoxidable 304, resistente a la corrosión, se puede limpiar fácilmente. Las principales
piezas eléctricas son todas de marca. El sistema de canal de aire utiliza productos de la marca Air TAC. La máquina tiene
una construcción compacta, solo ocupa poco espacio, la eficiencia de trabajo es alta.
La configuración de la máquina no necesita tornillos de suelo, después de quitar la carcasa, coloque la máquina en el suelo plano
y luego ajuste la altura del soporte y ajuste toda la presión del soporte para que sea uniforme. Después de que la máquina esté bien configurada
configurada, conéctela a través de la tubería de agua, el desagüe y la alimentación, la alimentación de aire.
Proceso de trabajo:
La unidad de llenado de barriles se puede dividir en 3 pasos: lavado, llenado y tapado, un total de 16 estaciones de trabajo,
1, 2 estaciones de lavado con desinfectante
2, 1 estación de goteo
3, 2 estaciones de retorno de agua
4, 2 estaciones de agua pura
5, 1 estación de goteo
Un lado 8 estaciones, ambos lados 16 estaciones
Proceso de trabajo como se indica a continuación:
1. Las botellas vacías entran en las estaciones de lavado y desinfección a través de la cadena y el portabotellas.
(La botella de lavado pasa por 8 estaciones) El proceso de lavado se dividirá en 4 pasos: 1, lavado con agua alcalina caliente 2, lavado con timerosal; 3, lavado con agua limpia, 4, lavado con agua pura. Cada
paso de lavado se establece en 8S, después del lavado, habrá 10S para el goteo. Cuando el motor de accionamiento funciona
con una botella vacía y entra en la zona de inducción de posicionamiento con el sensor en la cadena, el
interruptor del sensor de posicionamiento envía una señal para detener el motor de accionamiento y, al mismo tiempo, la bomba de agua de enjuague de la botella comienza a realizar el trabajo de enjuague y desinfección (el tiempo de enjuague se controla mediante la configuración del programa PLC);
2. Después del enjuague, las botellas vacías enjuagadas son transportadas por el mecanismo de accionamiento de lavado de botellas y
caen en el estante de empuje de botellas. El cilindro de empuje de botellas funciona para empujar las botellas vacías a la posición de llenado
para que la boquilla de llenado se alinee con la boca de la botella de agua, etc. Después de que se rocía el agua, la bomba de llenado comienza a llenar. (El tiempo de llenado lo ajusta el usuario según las necesidades)
3. Cuando el llenado está completo, el PLC envía una señal de control, la válvula solenoide de llenado se cierra y el llenado se detiene.
Después de completar el llenado, la botella de agua llena se envía a la cubierta del área de tapado
por la siguiente botella de agua y se envía al área de glándula, el cilindro de tapado acciona el dispositivo de tapado para presionar firmemente la tapa. En este punto, se completa un ciclo de lavado y riego.
Parámetros:
Cilindro: Air tech-Taiwán
Válvula magnética: Air tech-Taiwán
Bomba de elevación-bomba de llenado: Nanfang
PLC: Mitsubishi Japón
Material: SUS304
Potencia: 5KW
Dimensión: 5000*2000*1800mm
Peso: 800kg
