4 automáticos en 1 gránulo de la fruta de la pulpa de Monoblock de las botellas del ANIMAL DOMÉSTICO de Juice Filling Machine
Datos del producto:
| Lugar de origen: | Zhangjiagang, China |
| Nombre de la marca: | FILLPACK |
| Certificación: | CE/ISO9001 |
| Número de modelo: | 12-12-12-5/18-18-18-6 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | 28500USD |
| Detalles de empaquetado: | caso de madera |
| Tiempo de entrega: | 25 días laborables después del depósito |
| Condiciones de pago: | LC, D/A, D/P, T/T, Western Union, |
| Capacidad de la fuente: | 20 sistemas por meses |
|
Información detallada |
|||
| Capacidad de maquinaria: | 3000-5000 BPH | Material de relleno: | Jugo granulado |
|---|---|---|---|
| Tamaño de la botella: | 250-1500ML | Consumo de agua: | 600 kg/h |
| Presión de aire: | 0,6 MPa | Presión de agua: | 0,2 MPa |
| Consumo de aire: | 0.6 m3/min | Material: | SUS304/316 |
| Resaltar: | Botella automática Juice Filling Machine del ANIMAL DOMÉSTICO,4In1 ANIMAL DOMÉSTICO Juice Filling Machine,1500ML Juice Filling Machine |
||
Descripción de producto

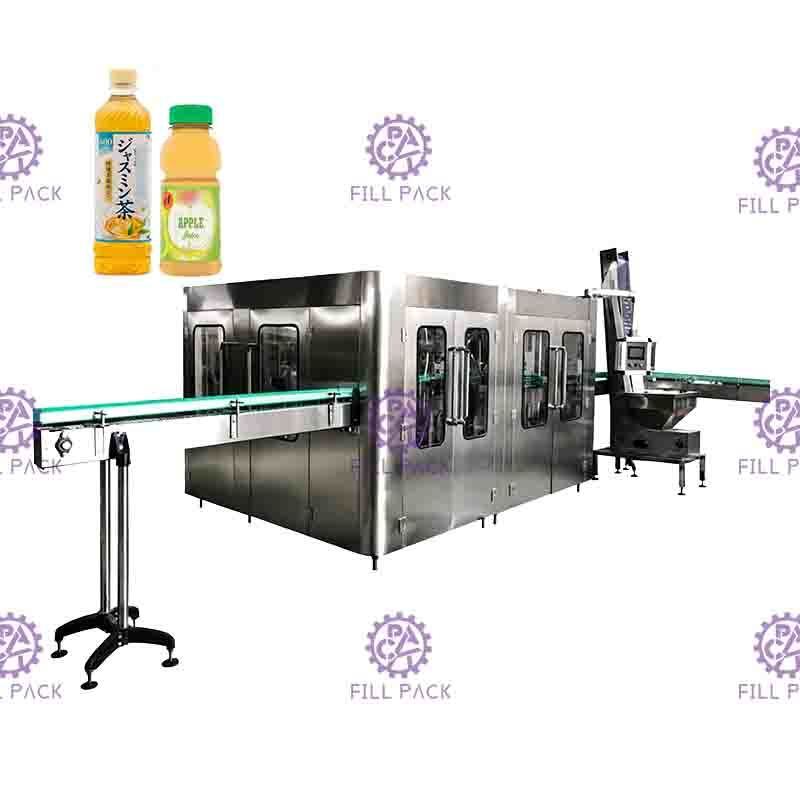

Automático 4 en 1 Botellas de PET Monobloque Pulpa Granula de frutas Jugo máquina de llenado Equipo de la planta de procesamiento
El equipo se utiliza para producir bebidas de jugo en granulados.La tecnología más avanzada de Japón y Alemania está empleada en el diseñoLos calambres de resorte se utilizan en el proceso de lavado de botellas.
Las botellas vacías se pueden girar 180 ~ a lo largo del carril de transporte. Hay dos tiempos de lavado interno y externo, la eficiencia del lavado de botellas es alta.Se utiliza el relleno de superficie de líquido fijo por gravedad.
El llenado es rápido, la cantidad de líquido se controla con precisión y se evita la caída y la fuga. El llenado por palanca de líquido de tipo resorte que controla la válvula de llenado, sin goteo.La palanca líquida es fácil de controlar. Toda la construcción está hecha de SUS304, no hay una esquina muerta dentro de la válvula de llenado. El par magnético se utiliza para cubrir el tornillo.
La potencia de la tapa de tornillo también se puede fijar, y las tapas no se dañarán, la tapa es confiable.Toda la máquina está controlada por un PLC con pantalla táctil como interfaz hombre-máquinaLa cantidad de bebidas en el tanque de almacenamiento se puede controlar automáticamente.
El llenado y el tapado se detendrán automáticamente cuando no haya botella. Cuando las botellas estén apretadas incorrectamente o cuando no haya tapas disponibles, la máquina puede detenerse automáticamente.La tecnología de cambio de frecuencia se utiliza para ajustar la velocidad de operación sin dormirLa capacidad de producción se puede mostrar digitalmente y se puede ajustar convenientemente.
Proceso de funcionamiento principal:
La tapa se coloca en el elevador de la tapa, la tapa se transporta por el elevador a la tapa vibrante, la botella en la entrada de la máquina de llenado, impulsado por el transportador a su vez en el lavado, llenado,con tapa de tres partes.
Las partes metálicas de la botella están electrolizadas y la válvula de llenado se llena a caliente.

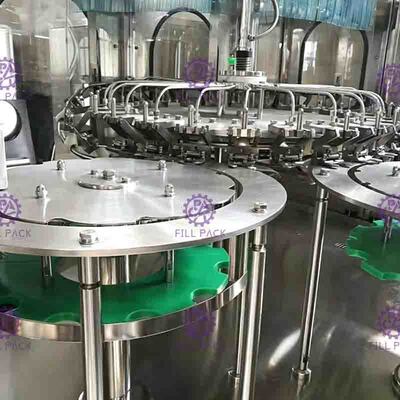

Parte de lavado
1) Excepto el bastidor, las partes de la transmisión y algunas partes que deben estar hechas de materiales especiales.
2) El rodamiento de rodillos está hecho de acero inoxidable, el anillo de sellado está hecho de material EPDM y el plástico está hecho de UMPE.
3)La pinza está hecha de acero inoxidable, la posición donde se mantiene el cuello de botella también está hecha de acero inoxidable, en comparación con la pinza de caucho tradicional, es muy higiénico, duradero,y sin piezas de desgaste rápido, las partes de tornillo del cuello de botella pueden evitar la contaminación por la pinza de goma.
4)La pinza está equipada con una boquilla de pulverización de alta eficiencia, puede desarrollarse en cualquier posición de la pared interna de la botella y puede ahorrar agua de enjuague.Hay una cubierta por encima de la boquilla de pulverización que puede evitar el derrame de agua; y hay ranuras de reciclaje reguladoras y tuberías de reciclaje debajo de las boquillas.
5)Se puede garantizar un tiempo de enjuague de 4 segundos.
6)Al ajustar la altura de las piezas giratorias para adaptarse a las diferentes alturas de las botellas.
7)La motivación se deriva del sistema accionado en el marco pasado por el engranaje.
8)El suministro de agua de enjuague se controla mediante una válvula de solenoide.

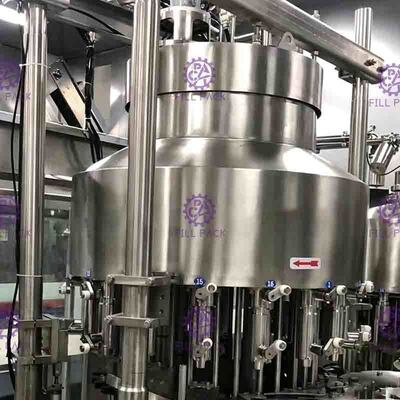

Parte de llenado de gránulos
Cuando la cámara se eleva, los gránulos entran en la taza de medición de la válvula de llenado y comienzan a alimentarse.el puerto de alimentación de la copa de medición en el tanque de líquido está cerradoCuando se detecta que una botella ha pasado, el cilindro de apertura de la válvula abre la válvula de la copa de medición y los gránulos se vierten en la botella.no se abrirá la válvula de la copa de medición si no se detecta la botellaLos gránulos son más pequeños que el diámetro de la boca de la botella. En general, el tamaño máximo de la botella de 28 bocas es de 15 mm (la botella de 38 bocas se puede hacer más grande),pero el diámetro de los gránulos no puede ser superior a 20 mmLa válvula de la taza de medición está llena con una almohadilla de ajuste de PTFE o acero inoxidable.La capacidad total de la copa de medición se basa en el mayor volumen de producto del cliente.Cuando se requiere una pequeña capacidad, se añade una almohadilla de ajuste en cada copa de medición para ajustar la capacidad del gránulo.
Parte de llenado de jugo
1) Alemania adoptó un rodamiento anti-corrosión que puede reducir la contaminación del medio ambiente.
4) El sistema de llenado tiene un sistema de circulación CIP para lavar la tubería y una taza falsa utilizada para la limpieza de la válvula de llenado.con eficacia.

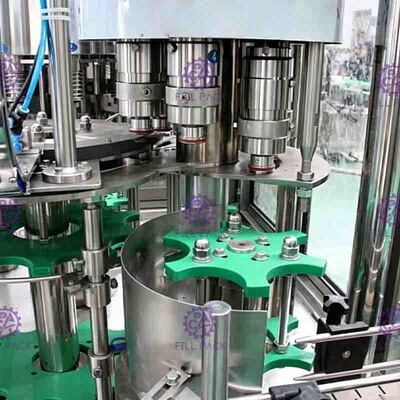

Parte de tapón
4) Un grupo de interruptores fotoeléctricos se fijan en la guía de caída de la tapa. La máquina se detendrá cuando no haya tapa en la guía. 5) Un interruptor de detección de entrada de botella se fija en la tapa de tornillo.
6) Hay un cilindro de bloqueo de tapa en la unión entre la guía de caída de la tapa y la placa de tapa de punción.
|
Parámetros técnicos
|
||
|
Modelo
|
12-12-12-5
|
18-18-18-6
|
|
Capacidad (B/H)
|
3000
|
Entre 5000 y 6000
|
|
Tamaño de la botella
|
250 a 1500 ml
|
250 a 1500 ml
|
|
Presión del agua
|
0.2MPA
|
0.2MPA
|
|
Consumo de agua ((kg/h)
|
600
|
700
|
|
Estación de lavado
|
12
|
18
|
|
Precisión de llenado
|
± 2 mm
|
± 2 mm
|
|
Presión del aire
|
0.6Mpa
|
0.6Mpa
|
|
Consumo de aire
|
0.6 m3/min
|
0.6 m3/min
|
|
Potencia (kW)
|
5
|
6.5
|
|
Peso (en kg)
|
3800
|
4300
|
|
Dimensión ((L*W*H)
|
3200*1900*2200 mm
|
Se trata de una medida de las emisiones de gases de efecto invernadero.
|
Diagrama de la estructura de la máquina:
|
Transductor
|
- ¿Qué es eso?
|
2.2K
|
|
Pantalla táctil
|
Easyview-Taiwán
|
MT2701
|
|
PLC
|
- ¿Qué es eso?
|
Se aplicará el método de cálculo de los ingresos.
|
|
Suministro de tensión estabilizado
|
MingWei-Taiwán
|
S-35-24
|
|
Contactor
|
- ¿ Qué?
|
Se trata de un sistema de control de las emisiones de gases de escape.
|
|
Interruptor de aproximación
|
Autónomos
|
Se aplicará el procedimiento siguiente:
|
|
Interruptor de aire
|
- ¿ Qué?
|
3P-D20
|
|
|
|
Se aplicará el procedimiento siguiente:
|
