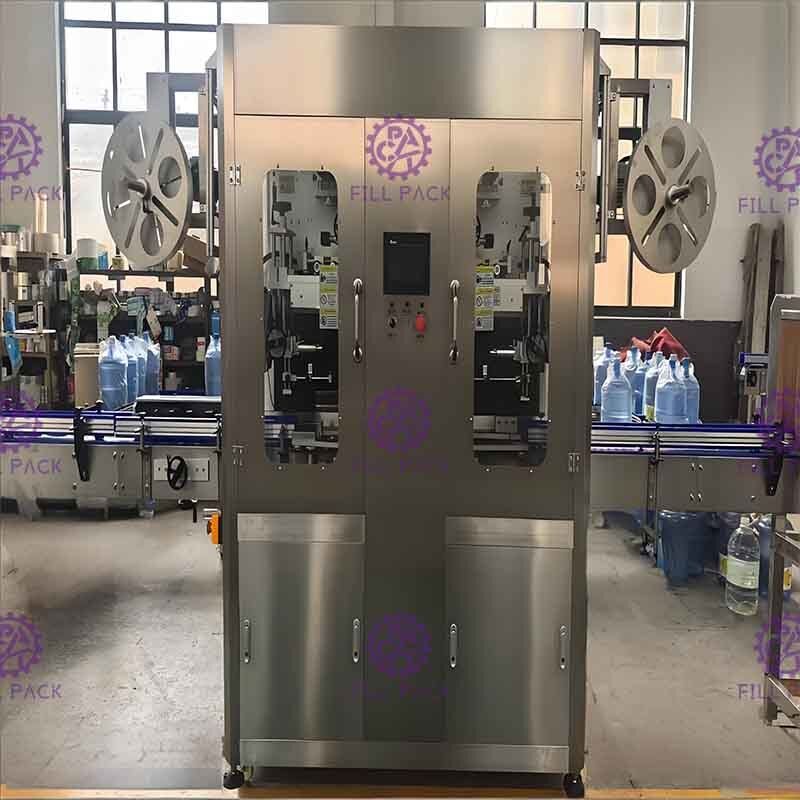

El doble automático completo de la máquina de etiquetado de la manga del encogimiento va al cuerpo con encogimiento del vapor

Máquina Etiquetadora de Mangas Termorretráctiles Automática Doble Cabezal para Etiquetas de Cuerpo / Cuello con Sistema de Encogimiento por Vapor

General:
El marco completo de la máquina está hecho de acero inoxidable SUS304. El marco es simple, hermoso, impermeable y no se oxida. Es fácil de limpiar. El sistema de corte especial: adopta la tecnología de silbido y convolución. El corte de la etiqueta es plano, sin rebabas. La configuración de la ubicación de la etiqueta asegura la veracidad del encogimiento. Adopta diseño de grupo de modelos, controlado por módulos; Logra veracidad y encogimiento rápido. Con la pantalla táctil de operación de buena calidad, logrando la operación con el dedo, fácil y rápida. Es una máquina de embalaje de alta automatización. Solo una persona la maneja, operación fácil. Fácil de cambiar el material de embalaje, el cambio de molde se puede hacer fácilmente a mano sin herramientas. Dentro de la limitación de ancho plano, se puede utilizar para empaquetar objetos de diferentes formas, ya sean redondos o cuadrados, se puede aplicar en botellas de vidrio o plástico. Mayor seguridad y estabilidad para la operación y ahorro de tiempo de mano de obra.

Especificaciones:

1) La máquina etiquetadora de mangas TB-150-2 está construida a medida para satisfacer las exigentes demandas de fabricantes y proveedores. Se puede utilizar de forma independiente o integrada en línea y a juego con las velocidades de los equipos de llenado.

2) Está construida sobre un marco de sección de acero inoxidable de grado alimenticio soldado. Esta base sólida mantiene el movimiento y la vibración al mínimo absoluto para garantizar un etiquetado consistente y preciso.

3) Diseño de plano de cabezal de corte de unidad en China que se aplica al contenedor de ∮30 mm—∮130 mm. Nunca necesita cambiarlo o depurarlo. También tiene una pantalla única de interfaz hombre-máquina de tacto ligero, lo que significa que busca automáticamente la ubicación original, así como seguridad y conveniencia, lo que está por delante de otros productos similares.

4) Plano de alimentación de etiquetas de encogimiento doble, altura razonable que es conveniente para fijar la etiqueta; figura automática de microcomputadora que evita la codificación y el ajuste. Solo necesita presionarlo ligeramente, la etiqueta se detectará y localizará automáticamente. El cambio de etiqueta es rápido y conveniente, además, el lugar de corte es absolutamente exacto.

5) El servomotor de corte de nuevo diseño cuya velocidad es alta, la acción es exacta, el corte está en orden y el encogimiento es hermoso. Este diseño coopera con la estructura de localización sincronizada de la etiqueta, lo que permite una precisión de localización de corte dentro de 1 mm.

No.	Artículo		Datos técnicos
1	Potencia de entrada		6.0KW
2	Potencia del componente	Servomotor de alimentación de etiquetas	800W
3		Servodrive de alimentación de etiquetas	800W
4		Servomotor de cabezal de corte	800W
5	Voltaje de entrada		∮3, 380/220 VAC
6	Capacidad (velocidad de producción)		300BPM (Basado en la longitud de la etiqueta: 55 mm)
7	Dimensiones de la máquina principal (mm)		3200*1200*2070
8	Diámetro aplicable del contenedor (mm)		φ28 mm ~ φ120 mm
9	Longitud aplicable de la etiqueta (mm)		30~250 mm
10	Grosor aplicable de la etiqueta (mm)		0.04mm
11	Diámetro interior aplicable del tubo de papel		76mm~125mm



Función

Nombre	Función
Grupo de suministro de material	Suministra motor para el portador de etiquetas
Grupo de estantería	Instala el dispositivo de volumen de etiquetas
Grupo de elevación de plataforma	Ajusta la altura de la máquina principal automáticamente según las formas de las botellas
Grupo de cepillado	Cepilla la etiqueta cortada en la botella
Grupo de corte	Corta las etiquetas que se envían al pasador guía central
Grupo de control de corte	Controla el sitio de operación del cortador
Grupo de accionamiento trasero	Suministra motor para la etiqueta del pasador guía central
Grupo de ajuste de accionamiento delantero	Agarra el pasador guía central
Marco del grupo de ojo eléctrico	Ajusta la mejor posición de corte de la etiqueta
Grupo de detección de iluminación de botella con ojo eléctrico	Ajusta la posición de etiquetado de la manga del cuerpo de la botella
Grupo de cepillo de pelo	Cepilla la etiqueta que no se puede colocar correctamente en el lugar correcto
Grupo de posicionamiento de botella	Estabiliza la botella, controla la posición de etiquetado de la manga
Grupo de pasador guía central	Hace que el volumen de la etiqueta se distraiga para transferir y cortar fácilmente
Tornillos de entrada de botella	Separa las botellas a igual distancia para un etiquetado de manga preciso



Piezas de repuesto

PLC	Panasonic	Japón
Pantalla táctil	WEINVIEW	Taiwán
Sensor óptico de alta velocidad * 2	Panasonic	Japón
Sensor fotoeléctrico * 4	Panasonic	Japón
Sensor fotoeléctrico * 4	Panasonic	Japón
Servomotor de alimentación de etiquetas * 2	Panasonic	Japón
Servodrive de alimentación de etiquetas * 2	Panasonic	Japón
Servomotor de cabezal de corte * 2	Panasonic	Japón
Servodrive de cabezal de corte * 2	Panasonic	Japón
Convertidor de frecuencia de separación de botellas * 4	Delta	Taiwán
Convertidor de frecuencia de transportador de botellas	Delta	Taiwán
Convertidor de frecuencia de transportador	Delta	Taiwán
Convertidor de frecuencia de alimentador de etiquetas	Delta	Taiwán
Fuente de alimentación conmutada	Schneider	Francia
Contactor de CA	Schneider	Francia
Disyuntor	Schneider	Francia
Relé intermedio * 13	Schneider	Francia

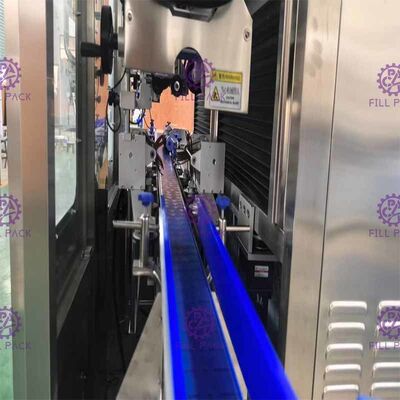

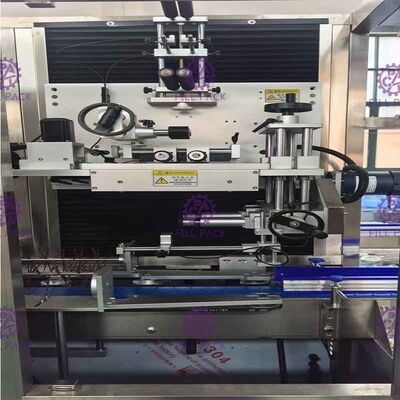

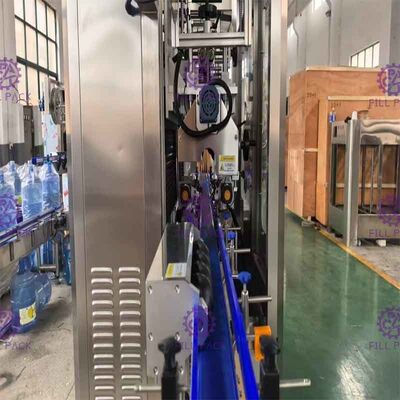

Imágenes detalladas



Máquina auxiliar



Túnel de encogimiento por vapor de calor

Hecho de acero inoxidable SUS304. El equipo cuenta con un controlador de vapor para el desperdicio de vapor. El vapor restante se expulsa a la planta a través de un motor de viento. La presión del vapor es ajustable. El efecto de encogimiento es perfecto y no daña la etiqueta.

Parámetros:

Potencia: 3PH, 380V, 50HZ 0.25kw

Dimensiones: 1500*700*2000mm (SB-1500)

Presión: 0.4-0.7Mpa



Generador de vapor

Diseño tipo armario, hace que la máquina sea pequeña y compacta en estructura, es una opción ideal para ahorrar espacio. Volumen de diseño inferior a 30L, dentro del área de evitación de inspección doméstica. Separador de agua-vapor integrado en el interior, evitará el problema de que el vapor tenga mucha agua, mejorará la calidad del vapor. El tubo térmico se conecta con el horno y la brida, será más fácil de cambiar y mantener. Control eléctrico de un paso, control automático del horno, solo necesita conectar agua y energía, y luego presionar el botón de inicio, todo el sistema funcionará por sí solo. Varios bloqueos de trabajo seguros. La máquina está equipada con una válvula de seguridad, un protector de presión para evitar explosiones. También la máquina está equipada con un protector de bajo nivel de agua, cuando no hay suministro de agua, el horno dejará de funcionar. El protector contra fugas ayudará a salvar personas, la energía se cortará en caso de emergencia. La electricidad es más limpia que el carbón.
