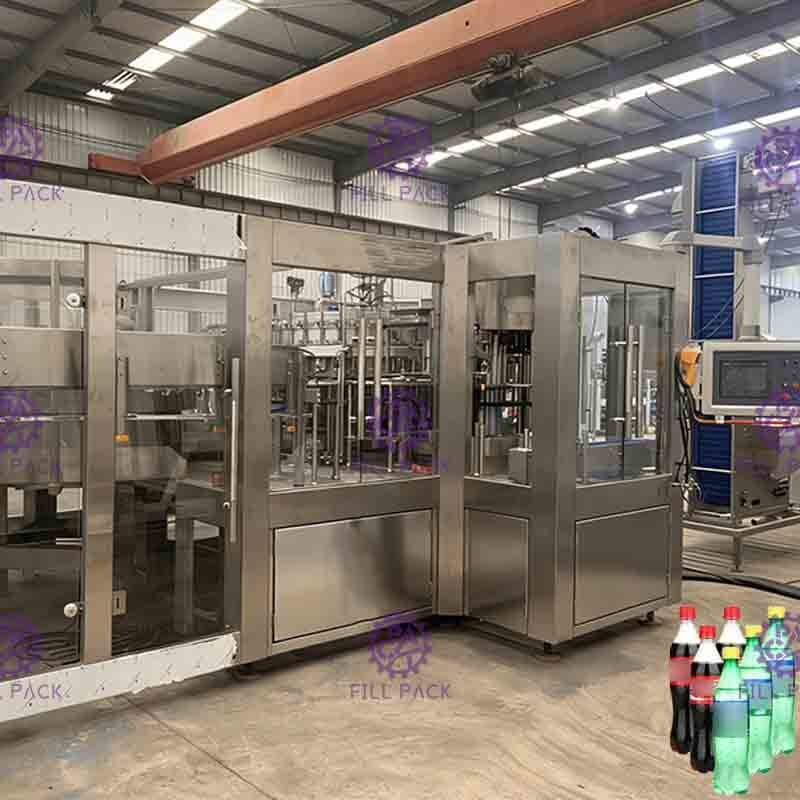

Bebida del ANIMAL DOMÉSTICO de la máquina de rellenar/agua carbónicas esterilizadas antiséptico Monoblock del gas

Máquina de llenado de agua para bebidas carbonatadas PET/gas

Se trata de un sistema de control de las emisiones de gases de escape.

Descripción del producto

El equipo se utiliza para producir bebidas carbonatadas.El enjuague, el llenado y el tapado están integrados en una máquina.En el diseño se utiliza la tecnología más avanzada de Japón y Alemania.Los calambres de resorte se utilizan en el proceso de lavado de botellas. Las botellas vacías se pueden girar 180 ~ a lo largo del carril de transporte. Hay dos tiempos de lavado interno y externo, la eficiencia del lavado de botellas es alta.Se utiliza el relleno de superficie líquida fijo. El llenado es rápido, la cantidad de líquido se controla con precisión y se evita la caída y la fuga.Dispositivo de apertura de válvula: el dispositivo está compuesto por cilindro de aire,válvula de retroceso electromagnética y elemento de detección de señalCuando hay una botella, la botella se detectará con la señal de interruptor de proximidad, al mismo tiempo, hacer la acción de la válvula de inversión electromagnética, el cilindro de válvula abierta se activará,hacer la válvula de llenado abierto llenado inflableCuando no hay botella, la válvula de reversión electromagnética pierde potencia, la varilla de la válvula del tanque de líquido se retrae, hace que la válvula de llenado no se abra, evita la fuga de CO2 en el tanque.Dispositivo de cierre de la válvula y dispositivo de cierre de la válvula de extracción de escape, la varilla de la válvula de control a la posición cerrada, hacer que la válvula de inyección de aire y la válvula de líquido se cierren al mismo tiempo, y luego por la cámara de escape empujar la varilla de la válvula de escape, el CO2 en la botella,evitar la burbuja de la botella de la válvula, la varilla de la válvula de escape empuja uniformemente hacia la posición de 3 mm. La palanca de líquido es fácil de controlar.

Toda la construcción está hecha de SUS304, no hay una esquina muerta dentro de la válvula de llenado.El par magnético se utiliza para el tapado de tornillo. La potencia del tapado de tornillo se puede ajustar sin pasos.La potencia de la tapa de tornillo también se puede fijar, y las tapas no se dañarán, la tapa es fiable.Toda la máquina está controlada por PLC con pantalla táctil como interfaz hombre-máquina.La cantidad de bebidas en el tanque de almacenamiento se puede controlar automáticamente. El llenado y tapado se detendrán automáticamente cuando no haya botella. Cuando las botellas estén apretadas incorrectamente o cuando no haya tapas disponibles, la máquina se puede detener automáticamente.La tecnología de cambio de frecuencia se utiliza para ajustar la velocidad de operación sin dormirLa capacidad de producción se puede mostrar digitalmente y se puede ajustar convenientemente.

Parámetros técnicos

Parte de lavado

1) Excepto el bastidor, las partes de la transmisión y algunas partes que deben estar hechas de
Las demás piezas de repuesto están hechas de acero inoxidable 304.
2) El rodamiento de rodillos está hecho de acero inoxidable, el anillo de sellado está hecho de material EPDM, y
El plástico está hecho de UMPE.
3)La pinza está hecha de acero inoxidable, la posición donde se mantiene el cuello de botella también está hecha de acero inoxidable, en comparación con la pinza de caucho tradicional, es muy higiénico, duradero,y sin piezas de desgaste rápido, las partes de tornillo del cuello de botella pueden evitar la contaminación por la pinza de goma.

Parte de llenado
1) La válvula de llenado utiliza la válvula de la maquinaria de isobar, alta velocidad y gran caudal, la válvula de llenado de alta precisión, velocidad de llenado rápida, el nivel de líquido es estable.

2) La unidad principal adopta unidad de engranaje independiente, alta eficiencia, poco ruido, larga vida útil, sin mantenimiento, el transductor puede controlar la velocidad del motor principal, la máquina adopta velocidad variable de frecuencia variable,Todo el área de operaciones, la base del motor es de acero inoxidable contiene acero al carbono.
3) Sistema de botella de guía, estructura simple, según el estilo de la botella, puede cambiar.
4) Sin botella, sin relleno.

5) Toda la máquina puede ser controlada automáticamente por PLC.
6) El material hidráulico de llenado de la altura del nivel de líquido adopta el control de la sonda de nivel de líquido, el nivel de líquido constante, el llenado confiable.
7) La altura del nivel se puede ajustar, comprado de Nanjing, la mejor válvula en China.
8) Las partes importantes de la máquina y los elementos eléctricos son de importación.
9) El material hidráulico de llenado se puede controlar automáticamente y tiene conector de lavado CIP.



Parte de tapón

Esta unidad es el más alto grado de precisión de 3 en 1 máquina, es importante para que la máquina funcione de manera estable y la calidad del producto.
1) Torcer la cabeza de tapón (las partes principales que pueden asegurar la calidad de tapón), el experto mejora el diseño del acero magnético,Esta mejora puede reducir la tasa defectuosa de mejor tapación y el carácter tradicional de fácil de ajustar y ajustar el par de torsión de cabeza de tapación de tornillo.

2) La cabeza de abrazadera es de doble uso; es adecuada para una tapa plana y una tapa deportiva.
3) El dispositivo que puede sacar la tapa trasera y evitar que la tapa trasera pase se fija en la guía de caída de la tapa.
4) Un grupo de interruptores fotoeléctricos se fijan en la guía de caída de la tapa.
5) Se fija un interruptor de detección de entrada de botella en la tapa de tornillo.
6) Hay un cilindro de bloqueo de tapa en la unión entre la guía de caída de la tapa y la placa de tapa de punción.
8) Ajustando la altura de las piezas giratorias para adaptarse a diferentes alturas de la botella.
9) La motivación de la tapa de tornillo se deriva del sistema de accionamiento en el marco y se transmite por engranaje.
10) Las partes principales de la tapa de tornillo son procesadas por el centro de procesamiento de control digital.



Imágenes detalladas

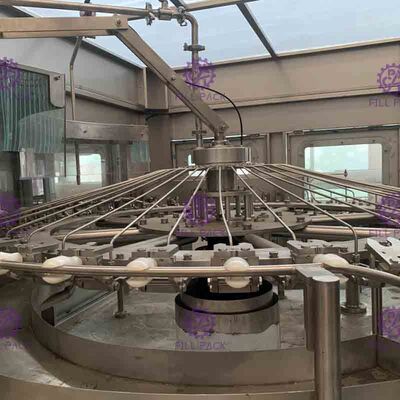

Parte de lavado

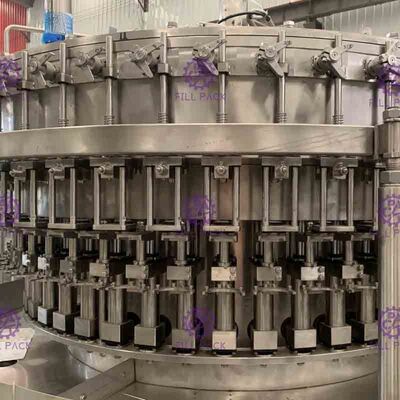

Parte de llenado

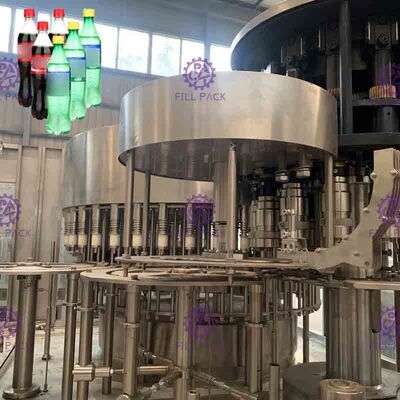

Parte de tapón
